شیرهای کنترل فشار (Pressure Control Valves)

 📌 آشنایی کامل با ساختار، انواع و کاربردها

در تمامی سیستم‌های هیدرولیکی، کنترل صحیح فشار سیال یکی از مهم‌ترین عوامل برای عملکرد صحیح و ایمن ماشین‌آلات است. بدون کنترل مناسب فشار، قطعات تحت فشار بیش از حد قرار گرفته و خرابی‌های جبران‌ناپذیری رخ خواهد داد.

شیرهای کنترل فشار (Pressure Control Valves)، گروهی از شیرهای هیدرولیکی هستند که فشار داخل سیستم را در محدوده ایمن و تعیین شده حفظ می‌کنند. این شیرها نقش اصلی در افزایش عمر مفید سیستم، ایمنی و کارایی بالا دارند.

 🧠 بخش 1: سیستم‌های هیدرولیک و نقش شیرهای کنترل فشار

 🔍 سیستم‌های هیدرولیک چیستند؟

سیستم‌های هیدرولیک با استفاده از سیال غیرقابل تراکم (معمولاً روغن)، انرژی مکانیکی را به انرژی سیالی و سپس دوباره به انرژی مکانیکی تبدیل می‌کنند. این سیستم‌ها از قانون پاسکال پیروی می‌کنند: “هر فشاری که به یک سیال در محفظه بسته وارد شود، به تمام جهات به طور یکسان منتقل می‌شود.”

 ⚙ نقش شیرهای کنترل فشار

این شیرها وظیفه دارند:

– فشار داخل سیستم را در محدوده امن نگه دارند

– از خرابی قطعات ناشی از افزایش فشار جلوگیری کنند

– حرکت خطی یا دورانی اجزای مختلف را کنترل کنند

– در مواقع لزوم، سیال را به مخزن بازگردانند

 ⚗ بخش 2: ساختار و نحوه عملکرد شیرهای کنترل فشار

 🔁 ساختار کلی

شیرهای کنترل فشار معمولاً از قسمت‌های زیر تشکیل شده‌اند:

| قسمت | توضیح |

|——|——–|

| بدنه (Body) | محل اصلی قرارگیری سایر قطعات |

| پیستون/جک داخلی (Spool or Piston) | قطعه متحرک که با فشار سیال حرکت می‌کند |

| فنر (Spring) | تنظیم‌کننده فشار باز شدن |

| واشرها و لاستیک‌ها (Seals) | جلوگیری از نشت سیال |

| ورودی/خروجی سیال (Ports) | مسیرهای عبور سیال |

 🔄 نحوه عملکرد

– وقتی فشار سیال به یک حد مشخص (تعیین شده توسط فنر) می‌رسد، شیر باز می‌شود.

– سیال اضافی از مسیر جدیدی به مخزن بازمی‌گردد تا فشار کاهش یابد.

– این فرآیند به صورت خودکار انجام می‌شود و نیازی به دخالت انسانی ندارد.

 📊 بخش 3: انواع شیرهای کنترل فشار

شیرهای کنترل فشار به دسته‌های مختلفی تقسیم می‌شوند که هر کدام کاربرد خاصی دارند:

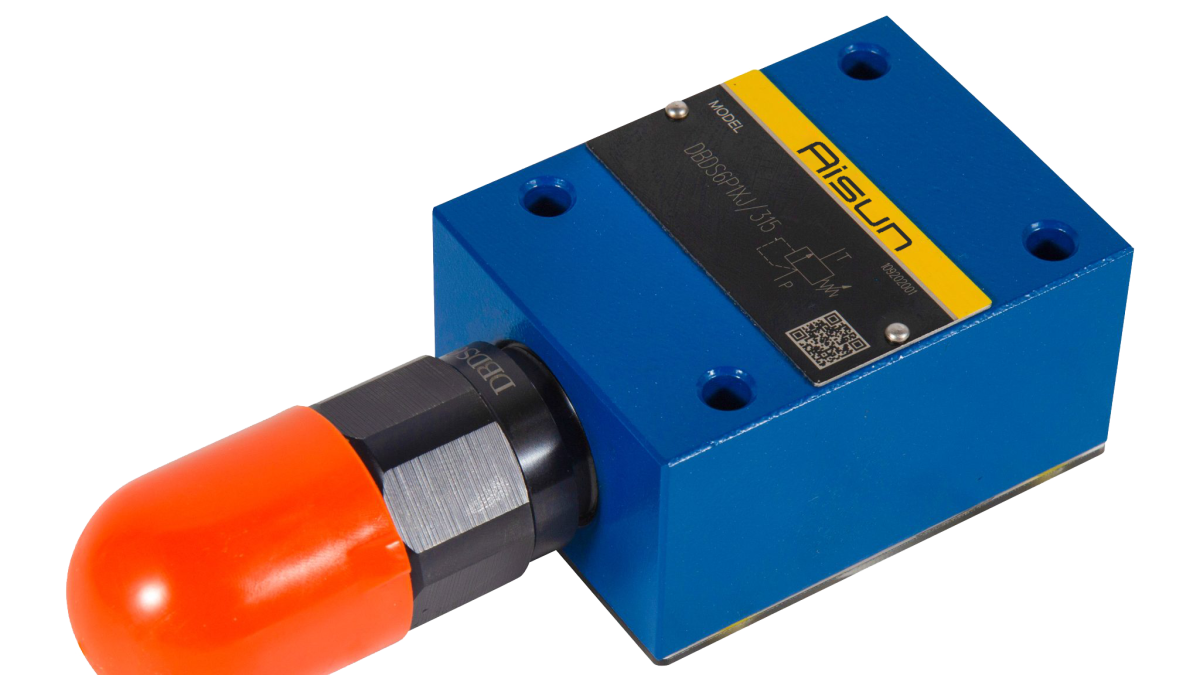

 1⃣ شیر اطمینان (Relief Valve)

 ✅ وظیفه:

– جلوگیری از افزایش بیش از حد فشار

– بازگرداندن سیال اضافی به مخزن

 🔄 عملکرد:

– وقتی فشار سیستم از مقدار تنظیمی بیشتر شود، شیر باز شده و سیال اضافی خارج می‌شود.

 📌 کاربرد:

– در تمام سیستم‌های هیدرولیکی

– در ماشین‌آلات سنگین، خودروها، خطوط تولید

 2⃣ شیر کاهش دهنده فشار (Reducing Valve)

 ✅ وظیفه:

– کاهش فشار خروجی نسبت به ورودی

– ایجاد فشار متفاوت در بخش‌های مختلف سیستم

 🔄 عملکرد:

– فشار خروجی را ثابت نگه می‌دارد حتی اگر فشار ورودی متغیر باشد.

 📌 کاربرد:

– در سیستم‌هایی با بارهای مختلف

– در ماشین‌آلات چندوظیفه‌ای

 3⃣ شیر توالی (Sequence Valve)

 ✅ وظیفه:

– فعال‌کردن اجزا به صورت مرحله‌ای

– به کارگیری قطعات در زمان‌های معین

 🔄 عملکرد:

– فقط وقتی باز می‌شود که فشار به مقدار مشخصی برسد.

 📌 کاربرد:

– در خطوط تولید خودکار

– در سیستم‌هایی با فعالیت‌های متوالی

 4⃣ شیر تعادل (Counterbalance Valve)

 ✅ وظیفه:

– جلوگیری از سقوط بار در سیستم‌های عمودی

– کنترل حرکت کنترل‌شده در بارهای سنگین

 🔄 عملکرد:

– فقط سیال را در یک جهت با مقاومت عبور می‌دهد.

 📌 کاربرد:

– در جرثقیل‌ها

– در بالابرها و پلتفرم‌های عمودی

 📋 جدول مقایسه‌ای انواع شیرهای کنترل فشار

| نوع شیر | وظیفه اصلی | فشار ورودی vs خروجی | کاربرد عمده |

|——–|————–|———————–|—————-|

| شیر اطمینان | حفاظت از سیستم | خروجی به مخزن | ایمنی سیستم |

| شیر کاهش دهنده | کاهش فشار خروجی | خروجی < ورودی | سیستم‌های چندسطحی |

| شیر توالی | فعال‌سازی مرحله‌ای | باز شدن با فشار | خطوط تولید |

| شیر تعادل | جلوگیری از سقوط | تنظیم یک‌طرفه | ماشین‌آلات عمودی |

 📈 بخش 4: کاربردهای صنعتی

 🚜 صنایع کشاورزی

– کنترل فشار در سیستم‌های تعلیق

– حفاظت از دستگاه‌های بارگذاری

 🏗 صنایع عمرانی و ساختمانی

– جرثقیل‌ها و دستگاه‌های حفاری

– بالابرها و پلتفرم‌ها

 🚗 صنایع خودروسازی

– سیستم‌های ترمز هیدرولیکی

– فرمان هیدرولیک

 ✈️ صنایع هوایی

– سیستم‌های فرمان چرخ‌های هواپیما

– کنترل فرامین هوایی

 🏭 خط تولید و اتوماسیون

– سیستم‌های بسته‌بندی

– ماشین‌آلات چندوظیفه‌ای

 🔧 بخش 5: نصب، نگهداری و تعمیر شیرهای کنترل فشار

 🛠️ نکات مهم در نصب

– اطمینان از تمیز بودن سیال قبل از نصب

– استفاده از واشر مناسب

– رعایت دستورالعمل سازنده

– تست عملکرد قبل از بهره‌برداری

 🧼 نگهداری دوره‌ای

– بازرسی دوره‌ای فنر و واشرها

– تعویض منظم روغن و فیلتر

– تست فشار با دستگاه‌های استاندارد

– کنترل دقت تنظیمات

 🔍 علائم خرابی

– عدم کاهش فشار در زمان لازم

– نشت سیال از بدنه

– افت فشار غیرقابل توجیه

– فعال شدن زودهنگام یا دیرهنگام

 🛠 روش‌های عیب‌یابی

– تست فشار ورزشی

– بررسی وضعیت فنر و پیستون

– استفاده از دستگاه‌های اندازه‌گیری فشار

– باز کردن و بازرسی داخلی (در صورت امکان)

 🚀 بخش 6: پیشرفت‌های فناوری و آینده

 ☁️ شیرهای دیجیتال و هوشمند

– کنترل از راه دور از طریق PLC و SCADA

– شیرهای با سنسورهای داخلی برای نظارت لحظه‌ای

– اتصال به شبکه IoT برای مدیریت از راه دور

 ♻ طراحی سبک و مقاوم

– استفاده از مواد سبک ولی محکم (مانند آلومینیوم و فولاد ضدزنگ)

– کاهش مصرف انرژی و افزایش طول عمر

شیرهای کنترل فشار، اجزای ضروری در تمام سیستم‌های هیدرولیکی هستند که از افزایش بیش از حد فشار و خرابی احتمالی جلوگیری می‌کنند. آشنایی با انواع، نحوه عملکرد و کاربردهای آن‌ها برای مهندسان، فنی‌کاران و طراحان سیستم‌های قدرت سیالی بسیار اهمیت دارد. با پیشرفت‌های فناوری، شیرهای کنترل فشار در حال تحول به ابزارهای هوشمند و کارآمدتری هستند که در آینده نقش بزرگ‌تری در صنایع مختلف خواهند داشت.
