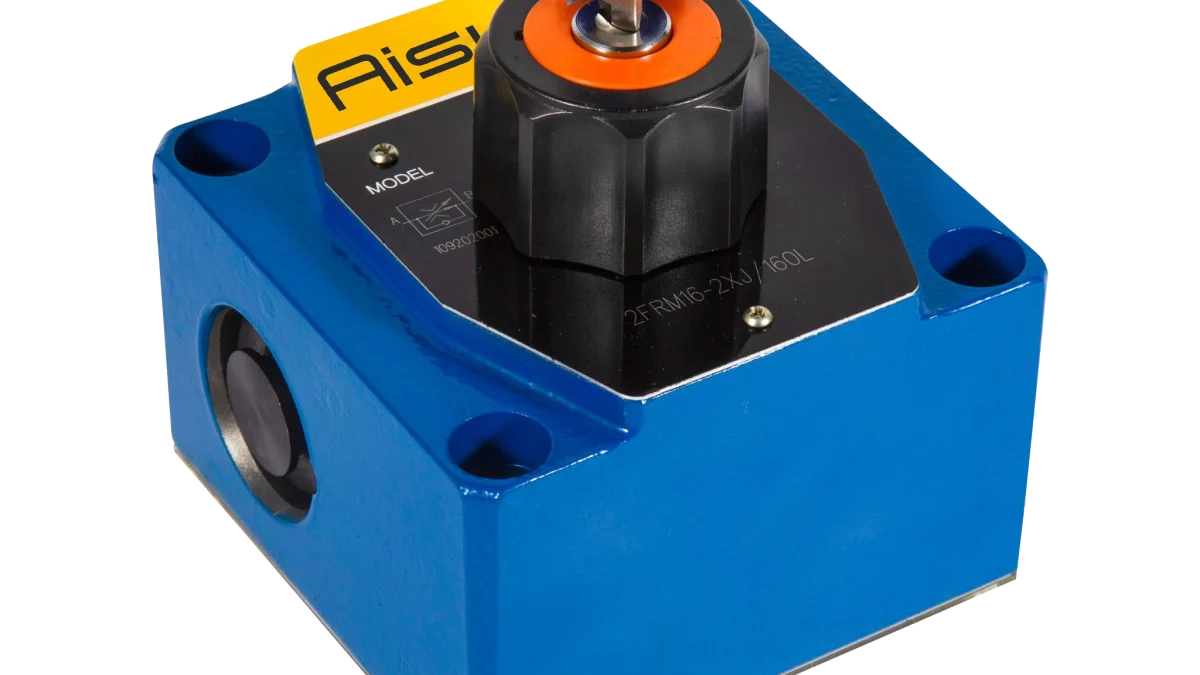

شیرهای کنترل دبی (Flow Control Valves)

📌 آشنایی کامل با ساختار، انواع و کاربردها



در تمامی سیستم‌های هیدرولیکی، کنترل دقیق جریان سیال یکی از عوامل کلیدی در عملکرد صحیح و کارآمد سیستم است. بدون کنترل مناسب دبی (مقدار سیال در واحد زمان)، حرکت خطی یا دورانی اجزا به صورت پایدار و قابل پیش‌بینی امکان‌پذیر نخواهد بود.



شیرهای کنترل دبی (Flow Control Valves)، وظیفه تنظیم مقدار سیال عبوری از خود را بر عهده دارند. این شیرها نقش مهمی در کنترل سرعت سیلندرها، موتورهای هیدرولیکی و سایر اجزای متحرک دارند.



در این مقاله، به طور کامل به بررسی شیرهای کنترل دبی می‌پردازیم: انواع، نحوه عملکرد، نمادها، کاربردهای صنعتی و روش‌های نگهداری و عیب‌یابی.



—



🧠 بخش ۱: سیستم‌های هیدرولیک و نقش شیرهای کنترل دبی



🔍 سیستم‌های هیدرولیک چیستند؟



در سیستم‌های هیدرولیک، از سیال غیرقابل تراکم (معمولاً روغن) برای انتقال انرژی استفاده می‌شود. این سیستم‌ها از قانون پاسکال پیروی می‌کنند:



> “هر فشاری که به یک سیال در محفظه بسته وارد شود، به تمام جهات به طور یکسان منتقل می‌شود.”



⚙ نقش شیرهای کنترل دبی



شیرهای کنترل دبی، حجم سیالی که از آن‌ها عبور می‌کند را کنترل می‌کنند. این کنترل مستقیماً سرعت حرکت سیلندرها و موتورهای هیدرولیکی را تعیین می‌کند.



—



⚗ بخش ۲: ساختار و نحوه عملکرد شیرهای کنترل دبی



🔁 ساختار کلی



شیرهای کنترل دبی اغلب از قطعات زیر تشکیل شده‌اند:



| قسمت | توضیح |

|——|——–|

| بدنه (Body) | محل قرارگیری اصلی قطعات داخلی |

| پیستون/جک (Spool or Needle) | قطعه متحرک برای تنظیم مجرای عبور سیال |

| واشرها و لاستیک‌ها (Seals) | جلوگیری از نشت |

| دسته تنظیم (Adjustment Knob) | تنظیم دقت دبی |

| ورودی/خروجی سیال (Ports) | نقطه ورود و خروج سیال |



🔄 نحوه عملکرد



– با تنظیم قطر مجرای عبور سیال، مقدار سیال خروجی کنترل می‌شود.

– وقتی دبی کاهش یابد، سرعت حرکت قطعات خروجی نیز کم می‌شود.

– بعضی از شیرها اجازه عبور سیال را فقط در یک جهت می‌دهند (شیرهای یک‌طرفه).



—



📊 بخش 3: انواع شیرهای کنترل دبی



شیرهای کنترل دبی به دسته‌های مختلفی تقسیم می‌شوند که هر کدام کاربرد خاصی دارند.



—



1️⃣ شیر ثابت (Fixed Orifice Flow Control Valve)



✅ ویژگی:

– مجرای ثابت

– دبی تنظیم‌ناپذیر



📌 کاربرد:

– سیستم‌هایی با نیاز ثابت به جریان



—



2️⃣ شیر متغیر (Adjustable Flow Control Valve)



✅ ویژگی:

– دبی قابل تنظیم

– استفاده از دسته یا پیچ تنظیم



📌 کاربرد:

– سیستم‌های نیازمند دقت حرکتی



—



3️⃣ شیر یک‌طرفه (Needle Valve)



✅ ویژگی:

– تنظیم دقیق دبی

– عبور سیال فقط در یک جهت



📌 کاربرد:

– کنترل سرعت در دستگاه‌های ظریف



—



4️⃣ شیر سفتی (Pressure Compensated Flow Control Valve)



✅ ویژگی:

– دبی ثابت حتی با تغییر فشار ورودی

– داشتن مکانیزم فنری برای تنظیم خودکار



📌 کاربرد:

– سیستم‌های حساس به تغییر فشار



—



📋 جدول مقایسه‌ای انواع شیرهای کنترل دبی



| نوع شیر | قابلیت تنظیم | جهت جریان | پایداری دبی | کاربرد عمده |

|——–|—————-|————-|—————|—————-|

| ثابت | ❌ | دوطرفه | ✅ | سیستم‌های ثابت |

| متغیر | ✅ | دوطرفه | ✔ | کنترل دقت |

| یک‌طرفه | ✅ | یک‌طرفه | ✔ | دستگاه‌های ظریف |

| سفتی | ✅ | دوطرفه | ✅✅ | سیستم‌های حساس |



—



📈 بخش 4: کاربردهای صنعتی



🚜 صنایع کشاورزی

– کنترل سرعت بالابر

– تنظیم حرکت دستگاه‌های بارگذاری



🏗 صنایع عمرانی و ساختمانی

– جرثقیل‌ها و بولدوزرها

– دستگاه‌های حفاری



🚗 صنایع خودروسازی

– فرمان هیدرولیک

– سیستم‌های ترمز و تعویض دنده



✈️ صنایع هوایی

– کنترل فرامین هواپیما

– باز و بسته کردن چرخ‌ها



🏭 خط تولید و رباتیک

– کنترل دقت حرکتی بازوی رباتیک

– سیستم‌های بسته‌بندی خودکار



—



🔧 بخش 5: نصب، نگهداری و تعمیر شیرهای کنترل دبی



🛠️ نکات مهم در نصب

– تمیز بودن سیال قبل از نصب

– استفاده از واشر مناسب

– رعایت دستورالعمل سازنده

– تست عملکرد قبل از راه‌اندازی



🧼 نگهداری دوره‌ای

– بازرسی مرتب واشرها و پیستون

– تعویض منظم روغن و فیلتر

– تست دقت تنظیمات

– کنترل وضعیت فنرها



🔍 علائم خرابی

– عدم تنظیم صحیح دبی

– نشت سیال

– سرعت غیرقابل کنترل

– عدم ثبات در دبی



🛠 روش‌های عیب‌یابی

– تست دبی خروجی با دستگاه استاندارد

– بررسی وضعیت پیستون و واشرها

– استفاده از سنسورهای فشار و دبی

– باز کردن و بازرسی داخلی (در صورت امکان)



—



🚀 بخش 6: پیشرفت‌های فناوری و آینده



☁ شیرهای دیجیتال و هوشمند

– کنترل از راه دور از طریق PLC و SCADA

– شیرهای با سنسورهای داخلی برای نظارت لحظه‌ای

– اتصال به شبکه IoT برای مدیریت از راه دور



♻ طراحی سبک و مقاوم

– استفاده از مواد سبک ولی محکم (مانند آلومینیوم و فولاد ضدزنگ)

– کاهش مصرف انرژی و افزایش طول عمر





شیرهای کنترل دبی، اجزای ضروری در تمام سیستم‌های هیدرولیکی هستند که سرعت حرکتی اجزای مکانیکی را به صورت دقیق کنترل می‌کنند. آشنایی با انواع، نحوه عملکرد و کاربردهای آن‌ها برای مهندسان، فنی‌کاران و طراحان سیستم‌های قدرت سیالی بسیار اهمیت دارد. با پیشرفت‌های فناوری، شیرهای کنترل دبی در حال تحول به ابزارهای هوشمند و کارآمدتری هستند که در آینده نقش بزرگ‌تری در صنایع مختلف خواهند داشت.
