شیرهای کنترل جهت (Directional Control Valves)

 📌 آشنایی کامل با ساختار، انواع و کاربردها

در سیستم‌های هیدرولیک، کنترل جهت جریان سیال یکی از مهم‌ترین وظایف است؛ زیرا بدون کنترل صحیح مسیر سیال، حرکت خطی یا دورانی قطعات مکانیکی (مانند سیلندرها و موتورهای هیدرولیکی) امکان‌پذیر نخواهد بود.

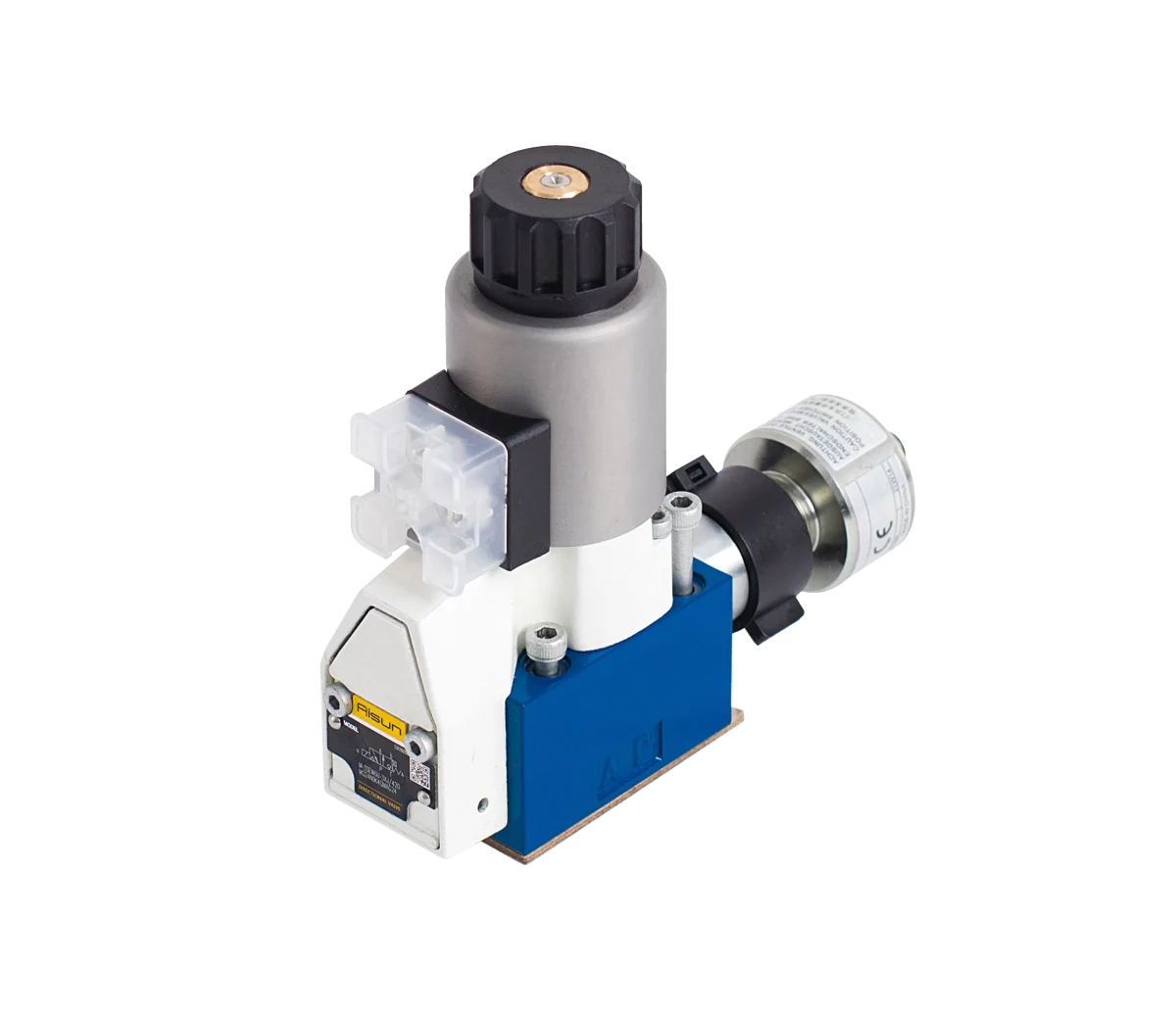

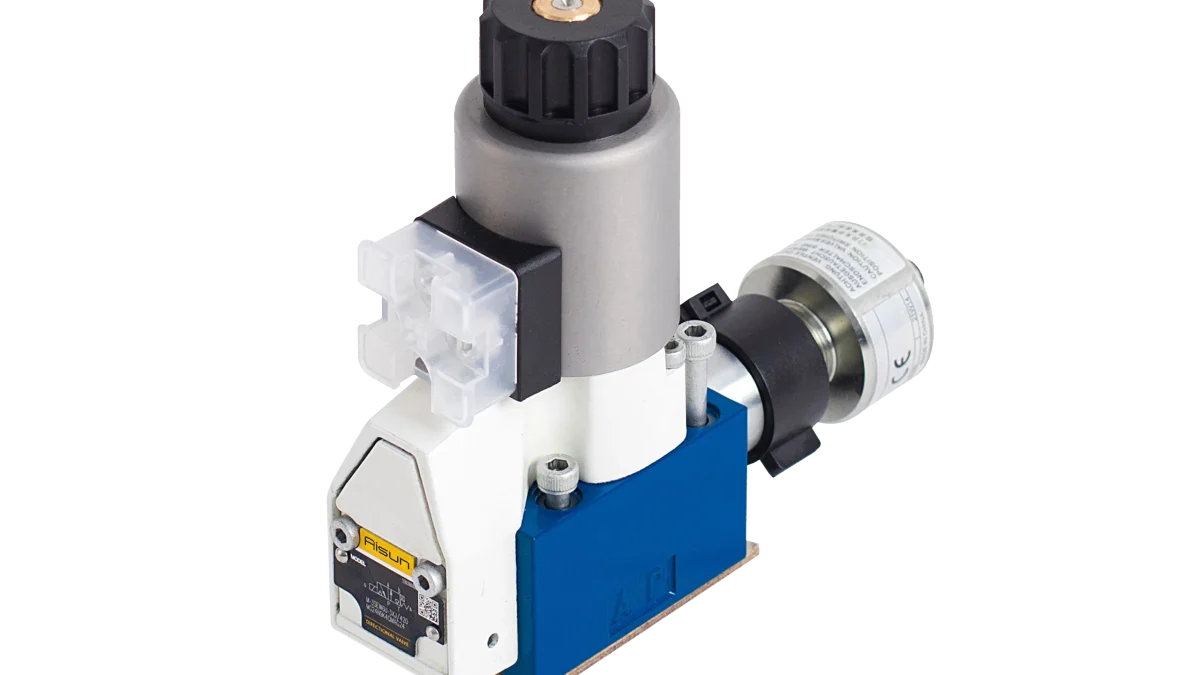

شیرهای کنترل جهت (Directional Control Valves)، دستگاه‌هایی هستند که به طور دقیق و تحت فرمان، جهت جریان سیال را درون سیستم هدایت می‌کنند. این شیرها اجزای بسیار حساس و ضروری در ماشین‌آلات سنگین، خودروها، خطوط تولید و سیستم‌های هوافضایی محسوب می‌شوند.

 🧠 بخش 1: سیستم‌های هیدرولیک و نقش شیرهای کنترل جهت

 🔍 سیستم‌های هیدرولیک چیستند؟

سیستم‌های هیدرولیک با استفاده از سیال غیرقابل تراکم (معمولاً روغن معدنی)، انرژی مکانیکی را به انرژی سیالی و سپس دوباره به انرژی مکانیکی تبدیل می‌کنند. این سیستم‌ها از قانون پاسکال پیروی می‌کنند:

> “هر فشاری که به یک سیال در محفظه بسته وارد شود، به تمام جهات به طور یکسان منتقل می‌شود.”

 ⚙ نقش شیرهای کنترل جهت

شیرهای کنترل جهت، وظیفه هدایت جریان سیال به نقاط مختلف سیستم را بر عهده دارند. این شیرها موجب تغییر جهت حرکت سیلندرها، موتورهای هیدرولیکی و دیگر اجزا می‌شوند.

 ⚗ بخش 2: ساختار و نحوه عملکرد شیرهای کنترل جهت

 🔁 ساختار کلی

شیرهای کنترل جهت معمولاً از قسمت‌های زیر تشکیل شده‌اند:

| قسمت | توضیح |

|——|——–|

| بدنه (Body) | محل اصلی قرارگیری سایر قطعات |

| پیستون/جک داخلی (Spool) | قطعه متحرک که جریان را هدایت می‌کند |

| واشرها و لاستیک‌ها (Seals) | جلوگیری از نشت سیال |

| سیستم راه‌اندازی | دسته دستی، سلنوئید، فشار هیدرولیکی و غیره |

| ورودی/خروجی سیال (Ports) | مسیرهای عبور سیال |

 🔄 نحوه عملکرد

– با تحریک سیستم راه‌اندازی (مانند فشار الکتریکی یا مکانیکی)، پیستون داخلی شیر جابجا می‌شود.

– این جابجایی مسیر جریان سیال را تغییر داده و به سمت بخش‌های مورد نظر سیستم هدایت می‌کند.

– وقتی سیگنال متوقف می‌شود، فنر یا فشار معکوس پیستون را به وضعیت اولیه بازمی‌گرداند.

 📊 بخش 3: طبقه‌بندی شیرهای کنترل جهت

 📌 بر اساس تعداد ورودی/خروجی (Ports):

– شیر 2/2 راهه: دارای 2 ورودی و 2 وضعیت (باز/بسته)

– شیر 3/2 راهه: 3 ورودی و 2 وضعیت

– شیر 4/3 راهه: 4 ورودی و 3 وضعیت — پرکاربردترین نوع

 📌 بر اساس روش راه‌اندازی:

| نوع راه‌اندازی | توضیح |

|—————-|——–|

| دستی (Manual) | با دسته یا فوت‌پدال |

| سلنوئیدی (Solenoid) | با سیم‌پیچ الکتریکی |

| هیدرولیکی (Pilot) | با فشار سیال جانبی |

| پنوماتیکی (Air Pilot) | با فشار هوای فشرده |

 📌 بر اساس تعداد وضعیت (Positions):

– دو وضعیتی (2-position) – موقعیت‌های “باز” و “بسته”

– سه وضعیتی (3-position) – موقعیت “باز”، “بسته” و “تعادل”

 🧩 بخش 4: نمادهای استاندارد شیرهای کنترل جهت

نمادهای گرافیکی شیرها در نقشه‌های هیدرولیکی، اطلاعات زیادی درباره عملکرد آن‌ها می‌دهند.

 🔍 مثال‌هایی از نمادهای استاندارد:

| نوع شیر | نماد گرافیکی | توضیح |

|——–|—————-|——–|

| شیر 2/2 راهه | ◈–◈ | دو ورودی، دو وضعیت |

| شیر 3/2 راهه | ⊐–◈–◈ | سه ورودی، دو وضعیت |

| شیر 4/3 راهه | ⊐–◈–◈–◈ | چهار ورودی، سه وضعیت |

این نمادها در برنامه‌های شبیه‌سازی و نقشه‌کشی صنعتی (مانند AutoCAD، FluidSIM، MATLAB SimHydraulics) به کار می‌روند.

 📈 بخش 5: کاربردهای صنعتی

 🚜 صنایع کشاورزی

– کنترل دستگاه‌های بالابر

– کنترل تعلیق و فرمان

 🏗 صنایع عمرانی و ساختمانی

– جرثقیل‌ها و بولدوزرها

– دستگاه‌های حفاری و تخلیه‌کننده

 🚗 صنایع خودروسازی

– فرمان هیدرولیک

– سیستم‌های تعویض دنده خودکار

 ✈ صنایع هوایی

– کنترل چرخ‌های فرود

– سیستم‌های فرامین هوایی (Flaps)

 🏭 خط تولید و رباتیک

– کنترل دقت حرکتی بازوی رباتیک

– سیستم‌های بسته‌بندی و انتقال خودکار

 🔧 بخش 6: نصب، نگهداری و تعمیر شیرهای کنترل جهت

 🛠 نکات مهم در نصب:

– تمیز بودن سیال هیدرولیک قبل از راه‌اندازی

– استفاده از واشرها و لاستیک‌های مناسب

– اطمینان از اتصال محکم و بدون نشتی

– تست عملکرد قبل از استفاده بلندمدت

 🧼 نگهداری دوره‌ای:

– بازرسی مرتب پیستون و واشرها

– تعویض منظم روغن و فیلتر

– تست ولتاژ ورودی (در شیرهای سلنوئیدی)

– کنترل فشار و دبی خروجی

 🔍 علائم خرابی:

– عدم کنترل صحیح جریان

– افت فشار

– نشت سیال از بدنه

– ایجاد نویز و لرزش

 🛠 روش‌های عیب‌یابی:

– تست فشار و دبی خروجی

– بررسی وضعیت سیم‌پیچ (در شیرهای الکتریکی)

– باز کردن و بازرسی پیستون و واشرها

– استفاده از سنسورهای دیجیتال برای تشخیص خطا

 🚀 بخش 7: پیشرفت‌های فناوری و آینده

 ☁ شیرهای دیجیتال و هوشمند

– کنترل از راه دور از طریق PLC و SCADA

– شیرهای با سنسورهای داخلی برای نظارت لحظه‌ای

– اتصال به شبکه IoT برای مدیریت از راه دور

 ♻ طراحی سبک و مقاوم

– استفاده از مواد سبک ولی محکم (مانند آلومینیوم و فولاد ضدزنگ)

– کاهش مصرف انرژی و افزایش طول عمر

شیرهای کنترل جهت، اجزای حیاتی در سیستم‌های هیدرولیکی هستند که بدون آن‌ها امکان کنترل حرکات مکانیکی وجود نخواهد داشت. آشنایی با انواع، نحوه عملکرد، نمادهای استاندارد و روش‌های نگهداری این شیرها، امری ضروری برای فنی‌کاران، مهندسان و طراحان سیستم‌های قدرت سیالی است. با پیشرفت‌های فناوری، شیرهای کنترل جهت در حال تحول به ابزارهای هوشمند و کارآمدتری هستند که در آینده نقش بزرگ‌تری در صنایع مختلف خواهند داشت.
